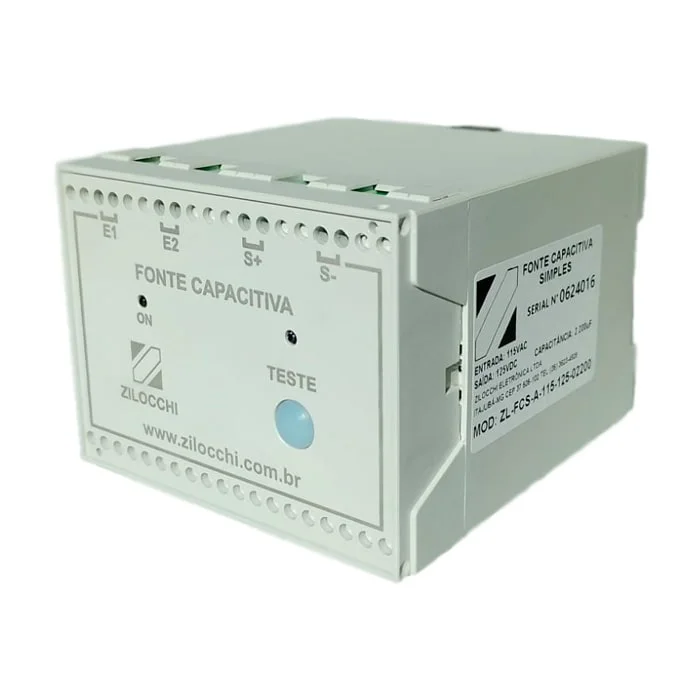

FonteCapacitivo-B_Botao_700x700-LateralDir-JPG

Fontes Capacitivas Saída Especial Para Relé de Proteção – Zilocchi – Série ZL-FCE

Fontes capacitivas série ZL-FCE – Fontes capacitivas com saída especial

Em atendimento a NBR 14039 , as fontes capacitivas com saída especial série ZL-FCE são utilizadas quando deseja-se uma fonte auxiliar que forneça energia em um curto espaço de tempo.

Dispositivo utilizado como fornecimento emergencial de energia para relés de proteção de sistema elétrico.

Confira em nossa loja
Solicitar Datasheet

Descrição

Fontes capacitivas série ZL-FCE – Fontes capacitivas com saída especial

Indicada para alimentação de relés de proteção, ao ser utilizada seu banco de capacitores libera a energia armazenada suprindo a deficiência da tensão e permitindo a atuação emergencial do dispositivo.

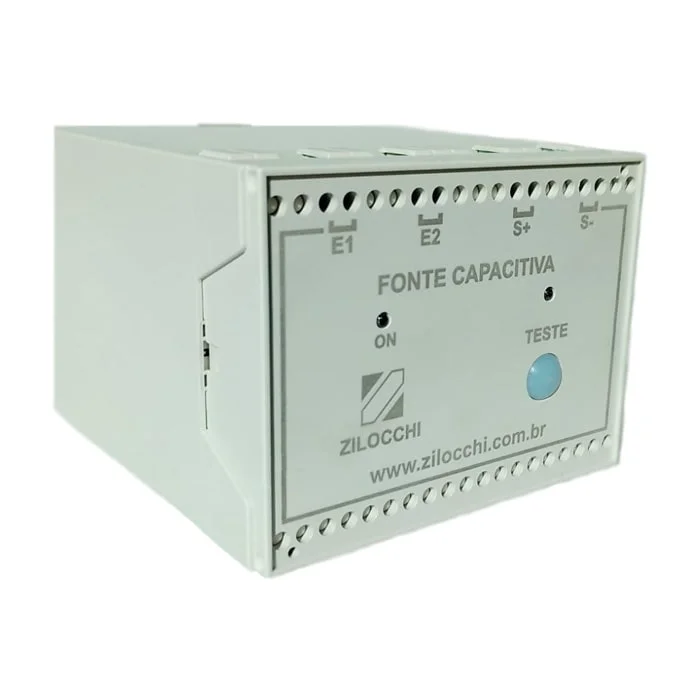

Terminais de ligação:
Há quatro terminais disponíveis.
Nos modelos com tensão DC na entrada, os terminais E+ e E- são os terminais de alimentação da fonte.
Já nos modelos com tensão AC na entrada, os terminais E1 e E2 são os terminais de alimentação da fonte.
S+ e S- são os terminais de saída da fonte.

Associação:
A fonte capacitiva pode ser associada com várias outras a fim de se obter uma maior energia armazenada.

Características das fontes capacitivas série ZL-FCE

Trabalha com tensão DC e AC (sugestões de modelo na tabela abaixo);
Tolerância da tensão de entrada -20% +10%;
Tolerância da tensão de saída -20% +10%;
Tolerância da capacitância ±10%;
Frequência de trabalho: 50 ∼ 60Hz (para os modelos com entrada AC);
Fixação em trilho DIN TS 35 mm (padrão);
Indicação luminosa de funcionamento;
Composto por capacitores de alta qualidade;
Bornes com entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
Excelente custo x benefício;
Garantia de 1 ano.
As fontes capacitivas com saída especial são especificadas de acordo com a nomenclatura abaixo. Para configurações específicas consulte-nos.



ModelosTensão de EntradaTensão de SaídaCapacitânciaPotência Máxima da Fonte (W)Sinalização a Relé
ZL-FCE-A-220-220-04500-10W-S))220VAC220VCC4.500 µF10WS (não)
ZL-FCE-A-120-165-19200-25W-S120VAC165VCC19.200 µF25WS (não)

ZL-FCE-A-220-220-04500-10W-S))
